在電子電路設計中，三星貼片電容憑借其小型化、高精度和穩定性，廣泛應用于通信設備、消費電子、汽車電子等領域。然而，當其絕緣電阻值偏低時，可能引發一系列電路故障，甚至導致設備損壞或安全事故。本文將從絕緣電阻的物理意義出發，結合實際案例，深入分析其偏低對電路的危害。

一、絕緣電阻的物理意義與三星貼片電容特性

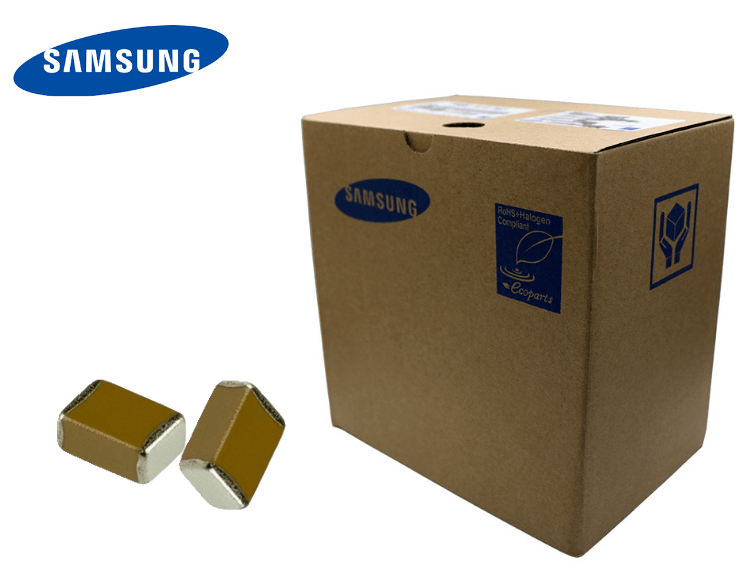

絕緣電阻是衡量電容器介質材料隔絕直流電能力的核心參數，其值越大，表明漏電流越小，電路穩定性越高。三星貼片電容采用多層陶瓷結構，其絕緣電阻通常受材料、工藝和溫度影響顯著：

材料差異：小容量陶瓷電容(如0.1μF以下)的絕緣電阻可達數百兆歐至數千兆歐，而電解電容因介質特性絕緣電阻較低。

工藝影響：端電極的三層結構設計(如鎳-錫-銀鍍層)可提升絕緣性能，但若焊接不良或存在雜質，可能形成微短路路徑。

溫度效應：高溫會加速介質分子運動，導致絕緣電阻下降。例如，X7R材質電容在125℃時絕緣電阻可能比25℃時降低50%以上。

二、絕緣電阻偏低的直接危害：漏電流激增與能量損耗

當三星貼片電容的絕緣電阻低于標準值時，漏電流會顯著增加，引發以下問題：

功率損耗與發熱

漏電流通過電容介質時會產生焦耳熱，導致電容溫度升高。例如，一個絕緣電阻為1MΩ的0.1μF電容，在100V直流電壓下漏電流為0.1mA，功率損耗達10mW。若絕緣電阻降至100kΩ，漏電流增至1mA，功率損耗飆升至100mW，可能引發電容熱失控甚至爆裂。

信號衰減與失真

在高頻電路中，漏電流會形成附加阻抗，導致信號幅度衰減和相位失真。例如，在5G基站射頻前端模塊中，若濾波電容絕緣電阻偏低，可能使信號噪聲比(SNR)下降3dB以上，影響通信質量。

電池續航縮短

在便攜式設備中，漏電流會持續消耗電池電量。例如，一個絕緣電阻為500kΩ的10μF電容，在3.7V鋰電池供電下，靜態漏電流達7.4μA，若設備中有100個此類電容，24小時漏電達6.4Wh，相當于縮短電池續航10%以上。

三、絕緣電阻偏低的間接危害：電路穩定性與安全性風險

溫度漂移與電路失控

絕緣電阻隨溫度變化顯著。例如，Y5V材質電容的溫度系數可達-22%/℃，在-55℃至85℃范圍內，容量變化可能超過80%。若絕緣電阻同時偏低，溫度波動會加劇漏電流變化，導致電路參數漂移。在汽車電子中，這可能引發發動機控制單元(ECU)誤判，造成動力輸出異常。

電磁干擾（EMI）加劇

漏電流會通過寄生電感產生高頻噪聲，干擾鄰近電路。例如，在開關電源中，若輸出濾波電容絕緣電阻偏低，可能使紋波電壓從50mV增至200mV，導致后級電路誤觸發。

高壓擊穿與火災隱患

在高壓應用中，絕緣電阻偏低會降低電容的耐壓能力。例如，一個標稱250V的X7R電容，若絕緣電阻因受潮降至1MΩ，在200V直流電壓下，漏電流達0.2mA，可能引發介質擊穿，產生電弧甚至火災。在新能源汽車中，電機控制器的高壓電容若絕緣電阻不足，可能觸發絕緣監測系統報警，導致車輛停駛。

四、典型案例分析：三星貼片電容在5G基站中的故障

某5G基站制造商在量產測試中發現，部分射頻模塊的輸出功率波動超過5%。經排查，問題源于三星0402尺寸(1005公制)的10pF X7R電容絕緣電阻偏低。具體表現為：

故障現象：在40℃環境溫度下，電容絕緣電阻從標稱的100GΩ降至10MΩ，漏電流從0.1nA增至10nA。

根本原因：電容端電極鍍層存在微裂紋，潮氣侵入后形成導電通道。

后果：漏電流導致射頻信號相位噪聲增加，誤碼率(BER)從10??升至10??，影響基站覆蓋范圍。

五、解決方案與預防措施

嚴格選型與測試

優先選擇C0G/NP0材質電容(溫度系數±30ppm/℃)，避免Y5V等高溫度系數材質。

在高溫高濕環境中，選用車規級電容(如AEC-Q200認證)，其絕緣電阻要求比消費級高10倍以上。

優化設計與工藝

采用激光調阻技術，減少電容內部殘留金屬顆粒。

在PCB布局時，避免電容靠近熱源，并預留散熱焊盤。

加強生產控制

實施100%絕緣電阻測試，標準值應高于電路要求的2倍以上。

對潮濕敏感元件(MSL≥3級)采用真空包裝，并在SMT前進行125℃/24h預烘烤。

三星貼片電容的絕緣電阻值偏低，會通過漏電流激增、溫度漂移、EMI加劇等機制，嚴重威脅電路的穩定性與安全性。在設計高頻高壓應用(如5G通信、新能源汽車)時，需特別關注電容的絕緣性能，并通過嚴格選型、優化設計和生產控制來規避風險。
