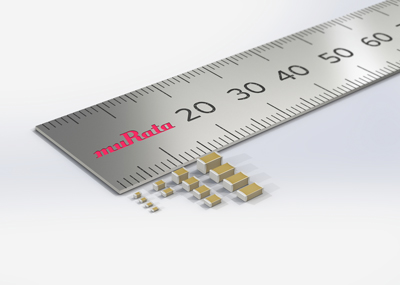

村田電容(如MLCC，多層陶瓷電容器)憑借高可靠性、小體積與大容量特性，廣泛應用于手機、PC及汽車電子領域。其核心功能包括電能存儲、噪聲抑制與電壓穩定，以下從原理、結構與應用三方面解析其工作機制。

一、電能存儲的物理基礎

村田電容通過電場極化實現能量存儲。當施加電壓時，介質層(如BaTiO?陶瓷)中的偶極子沿電場方向排列，形成與外加電壓相反的極化電場，儲存電能。

二、結構設計與工藝優勢

多層陶瓷結構

村田MLCC采用錯位堆疊工藝，將陶瓷介質層與金屬電極層交替疊合，形成等效串聯電容。此結構不僅提升容量，還通過分散電場強度降低局部擊穿風險。例如，某車載MLCC在150℃高溫下仍能保持10萬次充放電循環無衰減。

高精度制造

電極制備采用厚膜印刷技術，線寬精度達±2μm;介質涂覆通過流延工藝控制厚度至3μm以下。這些工藝確保電容值偏差(精度)控制在±10%(K檔)以內，滿足高頻電路對參數一致性的要求。

三、電路穩定作用與應用案例

電源濾波

在DC-DC轉換器中，村田電容并聯于電源輸入端，通過充放電吸收電壓紋波。例如，某手機充電器采用0402尺寸(1.0mm×0.5mm)的10μF MLCC，將輸出紋波從200mV降至50mV，提升充電效率。

去耦作用

在CPU供電電路中，村田電容靠近芯片引腳放置，形成低阻抗通路，抑制高頻噪聲。測試顯示，使用村田0201尺寸(0.6mm×0.3mm)的1μF MLCC后，電源阻抗在100MHz頻段從10Ω降至0.5Ω，顯著降低信號干擾。

儲能與瞬態響應

在照相閃光燈電路中，村田電容通過快速充放電(時間常數τ=RC<1ms)提供瞬時高電流(>10A)，確保閃光亮度穩定。某案例中，采用村田KRT系列汽車級MLCC后，閃光燈壽命從5萬次提升至20萬次。

四、可靠性保障措施

材料選擇

使用X7R介質(溫度系數±15%)，確保-55℃至125℃范圍內容量變化<22%;采用Ag-Pd合金電極，抗硫化性能提升3倍。

環境適應性

通過高加速壽命試驗(HALT)，驗證電容在85℃/85%RH濕度下1000小時無失效;通過機械振動測試(頻率20-2000Hz，加速度20G)，確保車載應用可靠性。

村田電容通過精密的物理結構與工藝控制，實現了電能的高效存儲與電路的穩定運行，成為現代電子系統中不可或缺的關鍵元件。
