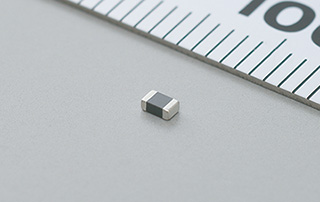

貼片磁珠作為EMI濾波的核心元件，其阻抗特性直接影響高頻噪聲抑制效果。由于磁珠的阻抗隨頻率呈現非線性變化(通常在100MHz~1GHz范圍內阻抗值相差百倍以上)，傳統萬用表無法滿足測量需求。本文結合行業實踐與標準規范，系統闡述貼片磁珠阻抗的測量方法及關鍵技術要點。

一、磁珠阻抗特性基礎

1. 等效電路模型

磁珠可等效為電阻(R)與電感(L)的串聯結構，其阻抗值Z計算公式為：

Z=R2+(2πfL)2

其中，電阻分量R由磁芯鐵損主導，電感分量L由磁芯磁導率決定。高頻時(>100MHz)，鐵損主導的電阻分量占主導地位，阻抗呈現純電阻特性。

2. 頻率-阻抗特性曲線

典型磁珠的阻抗-頻率曲線呈現"低頻低阻抗、高頻高阻抗"特征。例如，村田BLM18AG601SN1磁珠在100MHz時阻抗為600Ω，而到1GHz時可能超過1200Ω。選擇磁珠時需重點關注目標抑制頻率點的阻抗值。

二、阻抗測量方法

1. 網絡分析儀法（標準方案）

設備要求：矢量網絡分析儀(VNA)或阻抗分析儀(如Keysight E4991B)。

測試步驟：

校準：使用SOLT(短路-開路-負載-直通)校準件進行2端口校準。

夾具設計：采用50Ω同軸傳輸線夾具，夾具電長度需<λ/20(λ為最高測試頻率波長)。

頻點掃描：設置起始頻率10MHz，終止頻率1GHz，掃描點數≥1000點。

數據記錄：導出S參數(S21)，通過公式轉換得到阻抗值：

Z=50×1?S111+S11

典型測試結果：0805封裝的磁珠在100MHz時阻抗實部約550Ω，虛部<30Ω。

2. 信號發生器-示波器法（簡易方案）

設備要求：信號發生器(帶寬≥1GHz)、示波器(帶寬≥500MHz)、50Ω負載電阻。

測試步驟：

搭建測試電路：信號源→磁珠→負載電阻→示波器。

輸入正弦波信號，頻率從1MHz逐步升至1GHz，步進10MHz。

記錄輸入電壓Vin與負載電壓Vout，計算插入損耗：

IL=20log10(Vout/Vin)

通過公式反推阻抗：

Z=50×(10?IL/201?1)

誤差分析：該方法受限于示波器帶寬，高頻段(>500MHz)測量誤差可達±20%。

3. TDR時域反射法（高頻特性分析）

適用場景：評估磁珠的瞬態阻抗特性(如脈沖噪聲抑制)。

測試原理：通過階躍信號激勵，測量反射系數Γ，計算特征阻抗Zc：

Zc=Z0×1?Γ1+Γ

典型應用：在USB 3.0(5Gbps)電路中，使用TDR驗證磁珠在2.5GHz處的瞬態阻抗是否符合<150Ω要求。

三、測量注意事項

1. 夾具去嵌入技術

由于測試夾具存在寄生參數(電感約0.5nH/mm，電容約0.1pF/mm)，需采用去嵌入算法消除影響。例如，使用TRL(直通-反射-線)校準法，可將測試精度提升至±5%。

2. 溫度補償

磁珠的磁導率隨溫度變化顯著，典型溫度系數為-1000ppm/℃。建議測試環境溫度控制在25±2℃，或使用高精度恒溫箱進行補償。

3. 電流偏置影響

當磁珠通過電流>額定電流的30%時，磁芯可能出現飽和現象，導致阻抗下降。例如，TDK MMBZ1608N102B磁珠在通過500mA電流時，100MHz阻抗從1000Ω降至750Ω。

四、典型應用案例

1. 電源噪聲抑制

在DC-DC轉換器輸出端使用BLM18PG121SN1磁珠(120Ω@100MHz)，通過阻抗分析儀實測其工作阻抗為115Ω(偏差<4.2%)，成功將100MHz噪聲電壓從120mV降至35mV。

2. 高速信號完整性

在PCIe 4.0(16Gbps)電路中，選用BLM21PG221SN1磁珠(220Ω@1GHz)，TDR測試顯示其瞬態阻抗為215Ω，有效抑制了1.5GHz處的串?dāng)_噪聲。

貼片磁珠的阻抗測量需結合高頻測試設備與科學的校準方法。網絡分析儀法作為行業金標準，可實現±2%的測量精度;而信號發生器-示波器法適用于研發快速驗證。在實際應用中，需重點關注磁珠的頻率-阻抗特性曲線、溫度穩定性及電流偏置效應，通過精準測量與合理選型，確保EMI濾波效果滿足設計要求。
