貼片電阻的標法和誤差

作者: 深圳市昂洋科技有限公司發表時間:2024-05-20 11:18:36瀏覽量:1119

貼片電阻的標法有多種,包括直標法、文字符號法、數碼法和色標法等。其中,數碼法(也被稱為數字索位標稱法)是在電阻體上用三位數字來標明其阻值。具體地: 第一位和第二位為有效數字。 第三位...
文本標簽:

貼片電阻的標法有多種,包括直標法、文字符號法、數碼法和色標法等。其中,數碼法(也被稱為數字索位標稱法)是在電阻體上用三位數字來標明其阻值。具體地:




第一位和第二位為有效數字。


第三位表示在有效數字后面所加“0”的個數,這一位不會出現字母。例如:“472”表示“4700Ω”;“151”表示“150Ω”。

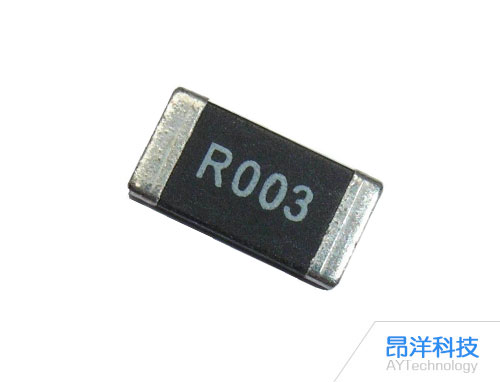

如果是小數,則用“R”表示“小數點”,并占用一位有效數字。例如:“2R4”表示“2.4Ω”;“R15”表示“0.15Ω”。


色標法則是用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。當電阻為四環時,最后一環必為金色或銀色,前兩位為有效數字,第三位為乘方數,第四位為偏差。


至于誤差,貼片電阻的實際阻值對于標稱值的最大允許偏差范圍稱為允許誤差。貼片電阻的阻值允許偏差范圍通常在產品包裝上用代碼來標注。其允許的誤差精度有±1%、±2%、±5%、±10%等,常規用的多的是±1%和±5%。為了區分±5%和±1%的電阻,±1%的電阻常規多數用4位數來表示,這樣前三位是表示有效數字,第四位表示有多少個零。


此外,貼片電阻的封裝尺寸用4位的整數表示,前面兩位表示貼片電阻的長度,后面兩位表示貼片電阻的寬度。根據長度單位的不同,有英制表示法和公制表示法兩種。例如:0603是英制表示法,表示長度為0.06英寸,寬度為0.03英寸;1005是公制表示法,表示長度為1.0毫米,寬度為0.5毫米。

2024-05-20 1119人瀏覽
